自粘瀝青防水卷材常見問題及處理措施
瀏覽：2872次，時間：2022.08.12
自粘瀝青防水卷材常見問題及處理措施

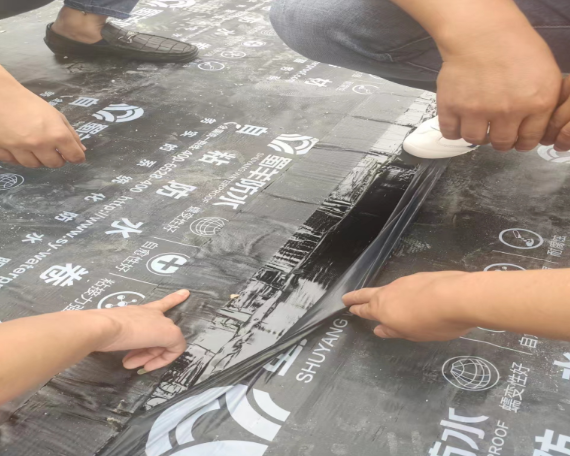

1、自粘自合物防水卷材表面的隔離膜與瀝青涂蓋料不易分離，即不易撕掉膜。
①自粘產品的耐熱性要求在70℃情況下滑動不超過2㎜，但是夏季環境溫度較高，卷材經暴曬后表面溫度高達到60℃以上時，自粘卷材的涂蓋料已經成為粘流狀態，撕膜時，涂蓋料會隨著膜一起移動；還有在運輸、搬運的影響，隔離膜已經嵌入瀝青層，也會造成撕不開膜。②生產時采用的瀝青原料本身的耐熱性直接影響到隔離膜的去除，耐熱性高的瀝青涂層在溫度高時對隔離膜的撕除更容易。③生產采用的隔離膜的涂硅質量、厚度以及均勻性對膜的去除也有一定的影響，不同的硅油耐熱性不同，在高溫下容易變質或流動，直接影響撕膜效果，涂硅不均勻更容易導致膜局部不易去除，硅油涂薄也不易去除隔離膜。①貯存與運輸：高溫施工時，防水材料貯運應避免日曬，貯存環境高溫氣溫：自粘型卷材不超過45℃；露天堆放的防水材料應采取遮陽防曬等措施，對于項目施工現場，宜搬隨用隨。②裝卸∶卷材裝卸時需輕拿輕放，避免卷材重創變形。避免暴力裝卸導致卷材磕破損傷等情況（野蠻裝卸導致的磕破損傷，會損壞自粘卷材表面的隔離膜，施工時撕膜困難，影響施工效率）。③選用耐高溫的瀝青以及優質的硅油膜，提高卷材的質量。

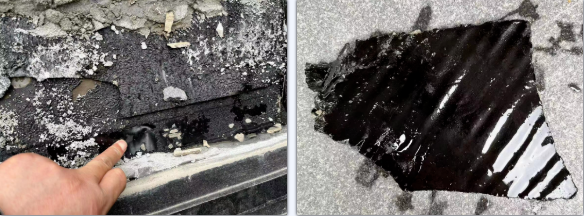

2、自粘濕鋪（雙面粘）在立面、坡面磚磚后分層、脫落。
1）原因分析：1.5mm自粘濕鋪（雙面粘）卷材施工完成后未作水泥砂漿保護層直接貼掛石材，高溫天氣下瀝青石材溫度直接傳導至卷材瀝青層，造成瀝青軟化，加之石材重量就出現分層脫落現象。2）采取措施：高溫環境下，厚度1.5mm的自粘濕鋪改性瀝青防水卷材應避免在掛磚的立面、坡面使用，最好選用3mm自粘聚合物改性瀝青卷材加固定措施。

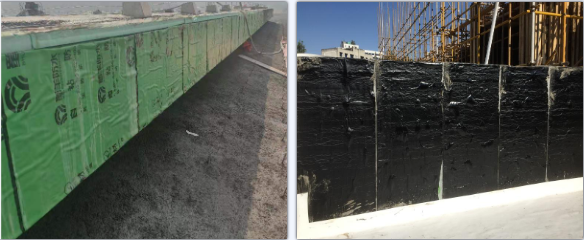

3、剪力墻防水層施工后出現變形、褶皺、空鼓等現象。
1）原因分析：剪力墻的防水層施工完成后久久未作保護層，自粘瀝青防水卷材長時間暴曬在高溫下，自粘卷材表面PE膜/瀝青層，出現收縮、鼓包、褶皺、老化等現象。

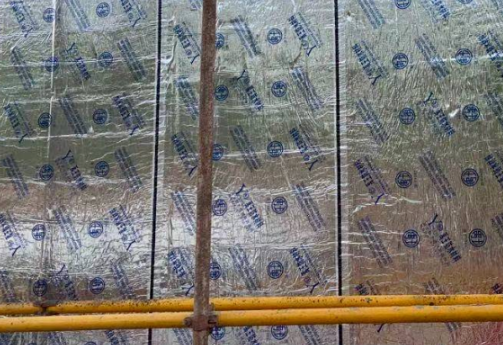

2）采取措施：非外露使用的自粘濕鋪/聚合物改性瀝青防水卷材施工完畢后應盡快做保護層。考慮到施工工序的搭接時間，地下室外墻建議選用表面為PET鍍鋁膜/氟碳膜的自粘卷材,利用反光隔熱膜來遮擋、隔熱，降低陽光對自粘卷材影響。
阿里巴巴批發店
